千級潔凈室按其氣流狀態來區分,主要分為亂流(非單向流)千級潔凈室、單向流千級潔凈室和輻流千級潔凈室(也有稱矢流千級潔凈室的),不論是哪一種千級潔凈室, 都是紊潔凈室流流態。那為什么不都叫紊流千級潔凈室呢?
亂流千級潔凈室的名稱是借用于日文,但是日文的亂流就是紊流的意思,而中國在《空氣潔凈技術措施》中正式采用的亂流一詞是兼有紊流的含義而不同于流體力學上的紊流這一專有名詞。 國際上習慣稱這種千級潔凈室為非單向流千級潔凈室。
亂流千級潔凈室,一般包括以下各種送風形式:
⑴高效過濾器頂送(有擴散板和無擴散板)
⑵流線型散流器頂進
⑶局部孔板頂送
⑷側送
具有這些送風形式的千級潔凈室, 如以雷諾數判斷,潔凈室顯然屬于紊流流態, 但是如果把它們稱為紊流千級潔凈室就不合適。 氣流沿整個頂棚下送, 室內速度達到 0.25m/s 以上 , 這種室內的流動狀態也是紊流,雖然這兩種送風方式都造成室內紊流流態, 但是就其凈化室內空氣的原理來說, 卻是根潔凈室本不同的, 后者屬于單向流或平行流千級潔凈室的凈化原理。 所以如果把前者稱為紊流千級潔凈室, 則后者潔凈室也應被包含進去了。
在千級潔凈室內, 從送風口到回風口, 氣流流經途中的斷面幾乎沒有什么變化, 加上進風靜壓箱和高效過濾器的均壓均流作用, 全室斷面上的流速比較均勻, 而至少在工作區內流線單向平行, 沒有渦流。
“層流系統” 的確切意思并不是分層流動, 而是紊流的置換流, 用本章提到的概念是紊流的漸變流。 在流體力學中, 這種流動狀態也可稱平行流或單向流。1977 年中國在《空氣潔凈技術措施》 中選用了“平行流” 這個術語, 在該術語后面同時也指出習慣上稱“層流”。
在單向流千級潔凈室內, 干凈氣流不是一股或幾股, 而是充滿全室斷面,所以這種千級潔凈室不是靠潔凈氣流對室內臟空氣的摻混稀釋作用, 而是靠潔凈氣流推出作用將室內臟空氣沿整個斷面排至室外, 達到凈化室內空氣的目的。
所以, 前聯邦德國有人稱單向流千級潔凈室的氣流為“活塞流”、“平推流” 稱之為“被擠壓的弱空氣射流”。 干凈空氣就好比一個空氣活塞, 沿著房間這個“氣缸”, 向前(下) 推進, 而使塵粒只能前(下)進,沒有返回, 把原有的含塵濃度高的空氣擠壓出房間。
潔凈室檢測中如何判斷氣體流向?可以采用德爾格氣體流向檢測管Flow check進行檢測。

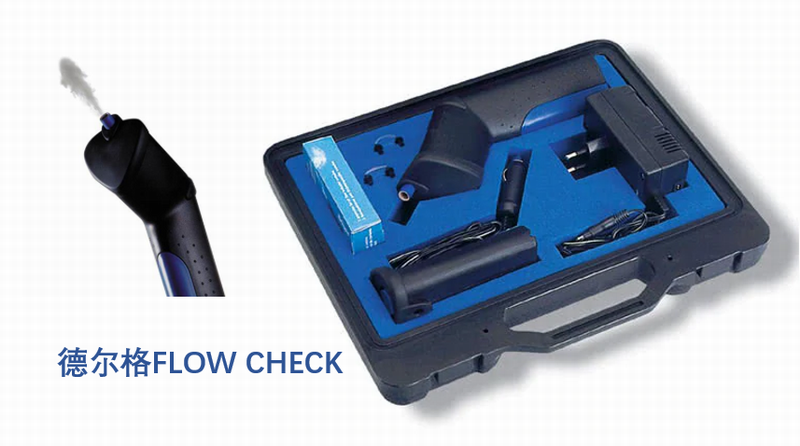

Flow Check 德爾格氣體流向檢測儀用戶的要求。 為使Flow Check德爾格氣體流向檢測儀滿足GMP和檢驗要求。Flow Check 德爾格氣體流向檢測儀包括發煙裝置和盛放發煙液體(對環境無害的乙醇混合物) 的安瓿瓶。 設備頭部的小型加熱元件對液體加熱, 冷凝后與環境空氣接觸??梢暂p松的檢測出風的源頭、路徑和速度,以確保通風系統和煙囪保持正常功能。 該設備產生一縷煙, 因為其密度和環境空氣相同, 可自由無障礙漂移,符合GMP標準。
