潔凈室系利用HEPA、 ULPA過濾空氣， 其塵埃的收集率達 99. 97~99. 99995%之多， 因此經過此過濾器過濾的空氣可說十分干凈。 然而潔凈室內除了人以外， 尚有機器等之發塵源， 這些發生的塵埃一旦擴散， 即無法保持潔凈空間，因此必須利用氣流將發生的塵埃迅速排出室外。
潔凈室內的氣流是左右潔凈室性能的重要因素，一般潔凈室的氣流速度是選0. 25~0. 5m/s之間，此氣流速度屬微風區域，易受人、機器等的動作而干擾趨于混亂、雖提高風速可抑制此一擾亂之影響而保持潔凈度、但因風速的提高，將影響運轉成本的增加，所以應在滿足要求的潔凈度水準之時，能以最適當?shù)娘L速供應，以達到適當?shù)娘L速供應以達到經濟性效果。
另一方面欲達到潔凈室潔凈度之穩定效果，均一氣流之保持亦為一重要因素，均一氣流若無法保持，表示風速有異，特別是在壁面，氣流會延著壁面發生渦流作用，此時要實現高潔凈度事實上很困難，因此潔凈室中顆粒物需要定期進行潔凈室檢測驗證，已證明過濾系統有效。
垂直層流式方向要保持均一氣流必須：
(a) 吹出面的風速不可有速度上的差異；
(b) 地板回風板吸入面之風速不可有速度上的差異。速度過低或過高(0. 2m/s，0. 7m/s) 均有渦流之現象發生，而 0. 5m/s 之速度， 氣流則較均一， 目前一般潔凈室，其風速均取在0. 25~0. 5m/s 之間。
影響潔凈室的氣流因素很多，如制程設備、人員、潔凈室組裝材、照明器具等，同時對于生產設備上方氣流的分流點，亦應列入考慮因素。
一般操作臺或生產設備等表面的氣流分流點，應設于潔凈室空間與隔墻板間距 2/3 之處，如此可使作業人員工作時，氣流可從制程區內部流向作業區，而將微塵帶走；若分流點配置在制程區前方，將成為不當?shù)臍饬鞣至?，此時大部份的氣流將流至制程區之后，作業員操作所引起的塵埃將被帶到設備后面， 工作臺因而將受到污染，良率也勢必降低。
潔凈室內的工作桌等障礙物，在相接處均會有渦流現象發生，相對地在其附近之潔凈度將會較差，在工作桌面鉆上回風孔，將使渦流現象減少最低；組裝材料之選擇是否恰當、設備布局是否完善，亦為氣流是否成為渦流現象之重要因素。
|
潔凈室根據氣流流向方式分為亂流式，層流式與復合式。 |
1. 亂流式(Turbulent Flow) ：

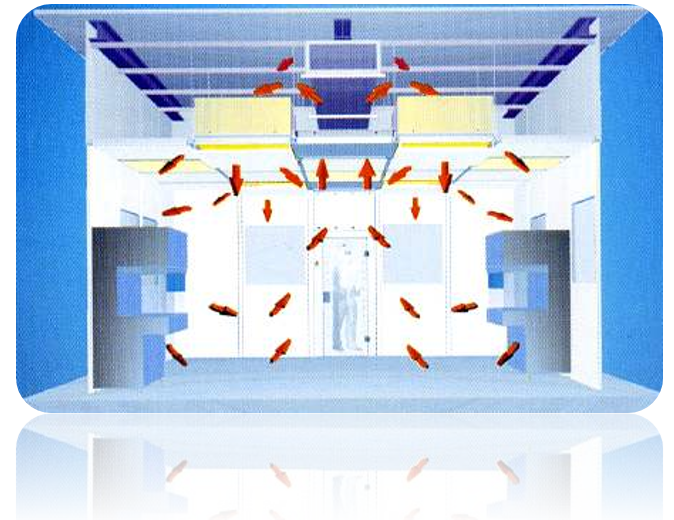

空氣由空調箱經風管與潔凈室內之空氣過濾器(HEPA) 進入潔凈室， 并由潔凈室兩側隔間墻板或高架地板回風。 氣流非直線型運動而呈不規則之亂流或渦流狀態。 此型式適用于潔凈室等級1, 000-100, 000 級。
優點： 構造簡單、 系統建造成本， 潔凈室之擴充比較容易， 在某些特殊用途場所， 可并用無塵工作臺， 提高潔凈室等級。
缺點： 亂流造成的微塵粒子于室內空間飄浮不易排出， 易污染制程產品。 另外若系統停止運轉再激活， 欲達需求之潔凈度， 往往須耗時相當長一段時間。

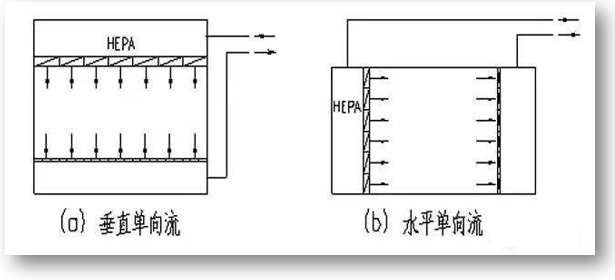

2，層流式(Laminar) ：
層流式空氣氣流運動成一均勻之直線形， 空氣由覆蓋率 100%之過濾器進入室內， 并由高架地板或兩側隔墻板回風， 此型式適用于潔凈室等級需定較高之環境使用， 一般其潔凈室等級為Class 1~100。 其型式可分為二種：
(1) 水平層流式：水平式空氣自過濾器單方向吹出，由對邊墻壁之回風系統回風，塵埃隨風向排出室外，一般在下流側污染較嚴重。
優點：構造簡單，運轉后短時間內即可變成穩定。
缺點：建造費用比亂流式高，室內空間不易擴充。
(2) 垂直層流式：房間天花板完全以 ULPA 過濾器覆蓋，空氣由上往下吹，可得較高之潔凈度，在制程中或工作人員所產生的塵?？煽焖倥懦鍪彝舛粫绊懫渌ぷ鲄^(qū)域。
優點：管理容易，運轉開始短時間內即可達穩定狀態，不易為作業狀態或作業人員所影響。
缺點：構造費用較高， 彈性運用空間困難，天花板之吊架相當占空間，維修更換過濾器較麻煩。
3. 復合式(Mixed Type) ：
復合式為將亂流式及層流式予以復合或并用， 可提供局部超潔凈之空氣。
(1) 潔凈隧道(Clean Tunnel) ：以 HEPA 或 ULPA 過濾器將制程區域或工作區域 100%覆蓋使?jié)崈舳鹊燃壧岣咧?10 級以上， 可節省安裝運轉費用。 此型式需將作業人員之工作區與產品和機器維修予以隔離， 以避免機器維修時影響了工作及品質， ULSI 制程大都采用此種型式。
潔凈隧道另有二項優點：A. 彈性擴充容易；B. 維修設備時可在維修區輕易執行。
(2) 潔凈管道(Clean Tube) ：將產品流程經過的自動生產線包圍并凈化處理，將潔凈度等級提至 100 級以上。因產品和作業員及發塵環境相互隔離，少量之送風即可得到良好之潔凈度， 可節省能源，不需人工的自動化生產線為最適宜使用。藥品、食品業界及半導體業界均適用。
(3) 并裝局部潔凈室(Clean Spot) ：將潔凈室等級 10, 000~100, 000 之亂流潔凈室內之產品制程區的潔凈度等級提高為 10~1000 級以上，以為生產之用；潔凈工作臺、潔凈工作棚、潔凈風柜即屬此類。
